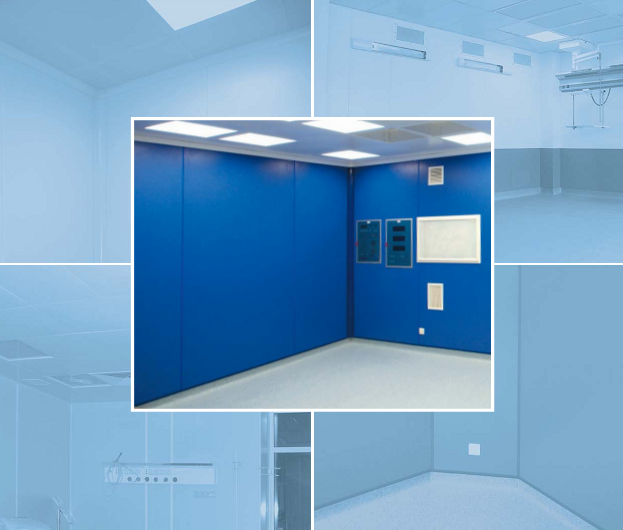

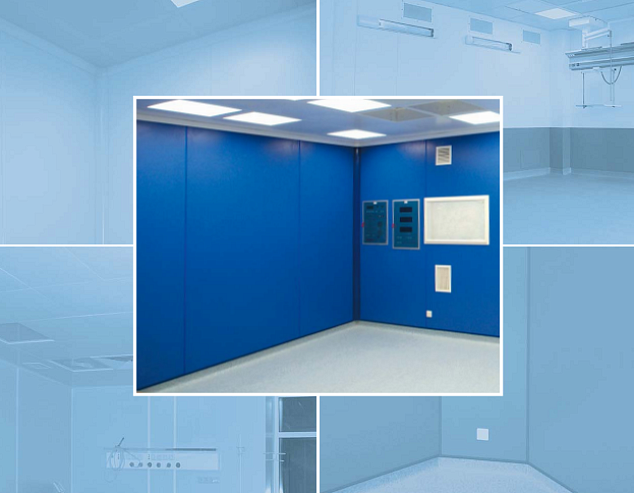

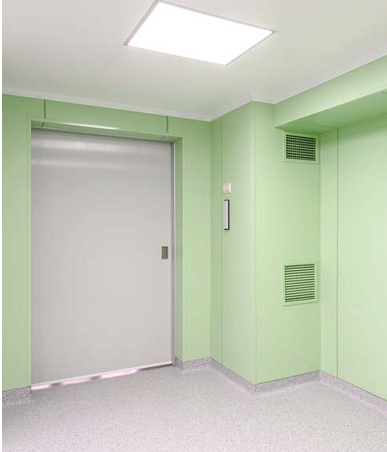

Герметичные стеновые ограждения

В собранном виде панели представляют гладкую герметичную поверхность с заполненными межпанельными стыками. Материал заполнения(уплотнения) швов панелей доступен к обработке спиртом, дезинфицирующими, моющими средствами.

Технология крепежа исключает возможность накопления пыли в панельных стыках и шовных пространствах.

Все крепежные детали и сочленения скрыты.

Область применения
Облицовки предназначены для ограждающих конструкций чистых помещений в зданиях различного назначения со стенами из любых материалов с учетом несущей способности конструкций здания в любых регионах, включая сейсмические.
Облицовки предназначены и рекомендованы к использованию в ограждающих конструкциях чистых помещений медицинской, электронной и пищевой, микробиологической и фармацевтической промышленности, лечебных учреждениях и лабораториях.
Требования, предъявляемые к облицовкам
Облицовка стен представляет собой конструктивный элемент, отвечающий следующим требованиям:

минимальное отделение аэрозольных частиц с поверхности;
износостойкость и сопротивление ударным нагрузкам;
санитарно-гигиенических требований в ЛПУ;
устойчивости к воздействию химических и микробиологических факторов;
стойкость к постоянной очистке дезинфицирующими средствами.
Конструктивный элемент состоит из металлического каркаса, обшитого со стороны помещения Гипсо-металлическими панелями и конструкциями, образующими герметичный контур, включающий в себя узлы сопряжения, скругляющие элементы, двери, передаточные окна, передаточные шлюзы, оконечные устройства системы вентиляции, отопления, осветительные приборы, встроенное инженерное и технологическое оборудование и др. Каркас крепят к облицовываемой поверхности стены, к полу и потолку помещения. Облицовка, помимо отделки стен, выполняет теплозвукоизоляционные функции.



Основные элементы облицовок
Гипсометаллические листы(ГМЛ) представляют собой панель, состоящую из оцинкованного металла, нержавеющей стали или листового алюминиевого проката с ЛКП или без него, с учетом всех конструктивных гибов для обеспечения скрытого крепления изделия и примыкания деталей узла облицовки с заданными зазорами для последующей герметизации.

С тыльной стороны, внутри сердечника/панели по всей поверхности, приклеен гипсокартонный лист(ГКЛ, ГКВЛ) на влагонепроницаемый стойкий клей, обеспечивающий прочное соединение при различные типах нагрузок(изгиб, срез, сжатие и т.д.) на облицовку. ГМЛ выпускаются компанией«АСП-Технолоджи» под торговой маркой INGERMAX по ТУ-5262-002-98162987-2007 и сертифицированы на соответствие требованиям ГОСТ ИСО14644 и ГОСТ Р52539.



Элементы стального каркаса
Стальные профили каркаса изготовляются РПО «Албес», г. Москва, изготовленные по ТУ5262-003-51286512-2005,5262-003-89479113-2008 на профилегибочном оборудовании из оцинкованной стали по ГОСТ14918-80.

Толщина стали принята 0,7-0,9 мм.

В стенах стоек каркаса предусмотрены отверстия для пропуска коммуникаций. Стандартная длина стоечных и направляющих профилей: 3,0; 3,5 и 4,0 м. По соглашению сторон допускается поставка профилей длиной до б м.

Цвет


По запросу – любой цвет по таблице RAL.

Антибактериальное покрытие — RAL 9003, 5024, 6019, 3015.



Размеры ГМЛ, применяемых облицовок данного выпуска, приведены в таблице

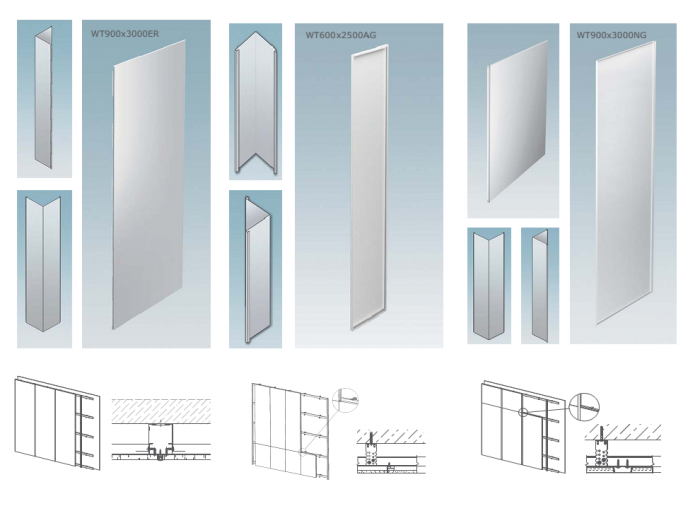

По типу крепления облицовка делится:

с возможностью независимого демонтажа;
с возможностью экстренного демонтажа;
стационарная.
По типу герметизации облицовка делится:

герметизация резиновым(силикон медицинского назначения) уплотнителем;
герметизация силиконовыми герметиками с нейтральной вулканизацией, фунгицидными добавками.

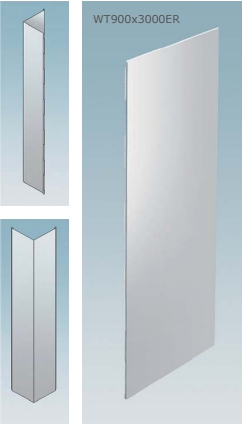

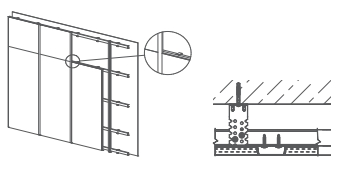

Панель облицовочная с возможностью экстренного демонтажа LUX
Панели имеют маркировкуWT bxh ER, максимальная высота панели h = 3100 мм, максимальная ширина b = 900 мм. Панели монтируются на каркас, выполненный из оцинкованной стали, по существующим стенам, а также на самонесущий каркас из стальных оцинкованных профилей. Панели возможно устанавливать в 2 ряда, по высоте, для второго ряда выпускаются доборные панелиWT bxh ER/D. Крепление панелей производится независимо друг от друга, место крепления закрывается силиконовым уплотнителем, выполненным из силикона медицинского назначения. Так же выпускаются угловые панели(внешний
и внутренний угол), а так же отопительные панели и радиаторные панели.

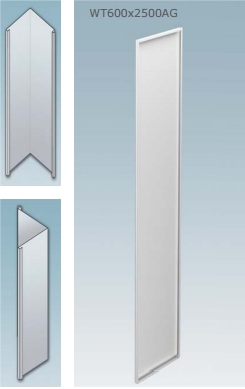

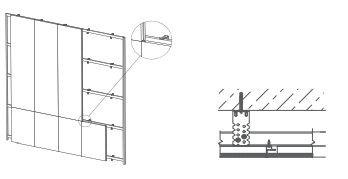

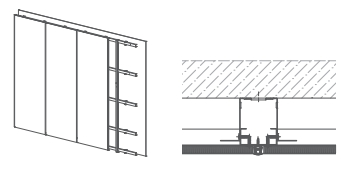

Панели со стационарной системой крепления
Панели имеют маркировкуWT bxh AG, максимальная высота панели h = 2500 мм, максимальная ширина b = 900 мм. Панели монтируются на каркас, выполненный из оцинкованной стали, по существующим стенам, а так же на самонесущий каркас из
стальных оцинкованных профилей. Панели можно устанавливать в2 ряда, для второго ряда выпускают доборные панелиWT bxh AG/D. Крепление панелей производится с заводом последующей панели в паз предыдущей, что уменьшает количество
шовных соединений. Так же выпускаются угловые панели(внешний и внутренний угол), а также отопительные панели и радиаторные панели.

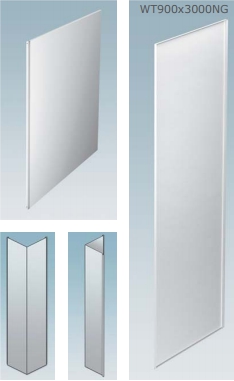

Панели с независимым типом крепления
Панели имеют маркировкуWT bхh NG, максимальная высота панелей h = 3100 мм, максимальная ширина b = 900 мм. Панели монтируются на стальной каркас из оцинкованных профилей, по существующим стенам, а так же на самонесущий каркас из стальных оцинкованных профилей.

Панели можно устанавливать в2 ряда, для второго ряда выпускаются доборные панели WTbхh NG/D. Крепление панелей происходит независимо друг от друга, место крепления закрывается промежуточным профилем WT40.

Выпускаются угловые панели (внешний и внутренний угол), а также панели отопления и радиаторные панели.

Подробнее о гарантии Посмотреть на сайте
Заказать образец
Заказ по телефону

+7 (495) 223-07-45

  • Тех. характеристики
  • Состав системы
  • Монтаж
  • Материалы
Тех. характеристики
  • Тех. характеристики
  • Состав системы
  • Материалы

Система допускает установку панелей произвольных размеров, делает возможным комбинирование панелей различных габаритов(по длине, ширине и глубине) и панелей под светильники с установленным оборудованием без необходимости применения иных конструкций.

Артикул Размер Материал Толщина металла
Панель H-100/200 600х600 Zn 0,5
Панель H-100/200 600х600 Zn 0,5
Панель H-100/200 600х600 Zn 0,5
Панель H-100/200 600х600 Zn 0,5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5

Потолочная система имеет несколько специализированных подвидов, применяемых в зависимости от специфики функциональной или эстетической задачи(коридорный потолок, потолки-фрагменты, противоударный потолок.

  • Профиль вертикальный несущий40х40 – оцинкованная сталь
  • Профили горизонтальные несущие:
  • Стартовый профиль – 30х62 – оцинкованная сталь
  • Крепежный профиль – 92,1х30 – оцинкованная сталь
  • Кронштейн – оцинкованная сталь
