AK-580C

Характеристики:

размер: 580 х590;
материал: оцинкованный с обеих сторон стальной лист;
толщина: 0,9 мм.
В состав компонентов системы входят угловые кассеты для наружных и внутренних углов. Размеры такой кассеты составляют290х290х590.



Несущий каркас
Несущий каркас состоит из прокатных и штампованных профилей и нивелирует неровности несущих стен здания, формирует необходимое расстояние(воздушный зазор) между утеплителем и облицовкой. В качестве элементов подконструкции используются:

Г-образный кронштейн с рёбрами жёсткости, выполненный из оцинкованной стали толщиной2,0 мм;
несущий горизонтальный профиль из оцинкованной стали толщиной
1,2 мм;
вертикальный несущий профиль ВТ-2-100 prim из оцинкованной стали толщиной0,9 мм.
Варианты покрытий
Оснащённый самым современным оборудованием покрасочный цех компании «АСП-Технолоджи» позволяет выполнять порошковую окраску фасадных кассет в любой из цветов палитры RAL. В качестве альтернативы возможно нанесение покрытий из материаловPE иPVDF. Окрашенная порошковым методом поверхность получает тонкослойное, но чрезвычайно прочное и твёрдое покрытие, обладающее улучшенными физико-механическими характеристиками. Слой полимеризованной порошковой краски ударопрочен, способен работать в широком диапазоне температур, обладает отличной коррозионной стойкостью.

Полиэстер(РЕ) – относительно недорогое покрытие с глянцевой поверхностью. Возможно применение вместе с цветами«металлик». Однако, из-за малой (25 мкм) толщины такое покрытие– не лучший выбор для эксплуатации в неблагоприятных климатических условиях. Поливинил-фторид(PVDF) – покрытие толщиной27 мкм, имеет глянцевую поверхность, обладает грязеотталкивающими свойствами, высокой стойкостью к механическим повреждениям и воздействию ультрафиолетового излучения. Может наноситься на цвета типа«металлик». Самое долговечное из покрытий, успешно применяется даже в самых неблагоприятных природных условиях, например, на морских побережьях.

Эксплуатация
Система относится к классу пожарной опасности К0 (не пожароопасная). Конструкция может применяться в районах и местах строительства с различными температурно-климатическими условиями. В сухих, нормальных и влажных зонах, в том числе с не-, слабо- и средне агрессивной окружающей средой.

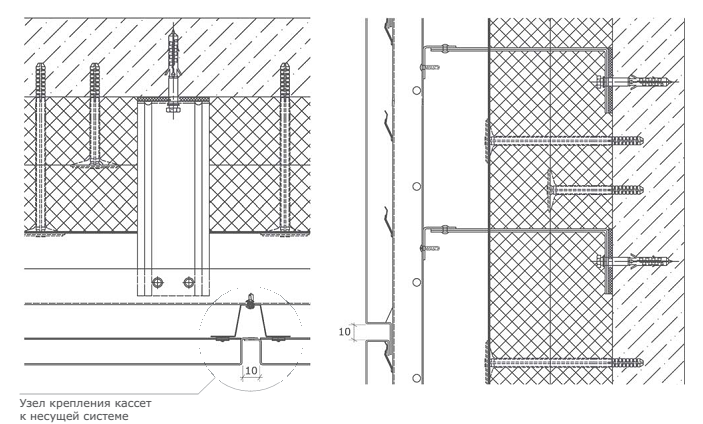

Конструктивные особенности
В состав системы входят несущий каркас, утеплитель, крепёжные элементы и кассеты, представляющие собой штампованные коробчатые панели прямоугольного сечения.

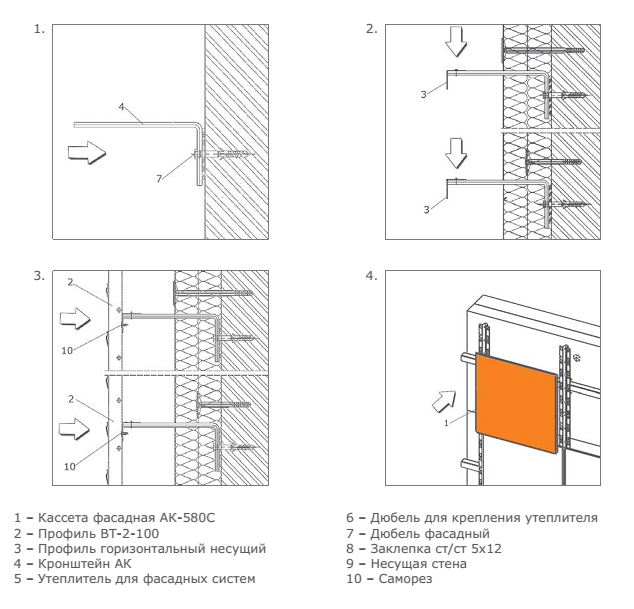

Горизонтальные несущие профили устанавливаются на кронштейны. Крепление осуществляется при помощи заклёпок. Монтаж вертикальных несущих профилей выполняется после выверки и окончательного закрепления горизонтальных несущих профилей в нужном положении.


Вертикальные профили ВТ-2-100 крепятся к горизонтальным при помощи саморезов из нержавеющей стали, применение оцинкованного крепежа также допускается. Если на фасаде здания, поверх облицовки, предполагается размещать дополнительные элементы (спутниковые антенны, кондиционеры, рекламные и другие вывески, трубы ливневого стока, карнизы и т.п.), перед началом монтажа облицовочных кассет необходимо установить на строительное основание силовые кронштейны(закладные детали) для вывода их за плоскость облицовки. Монтировать дополнительные элементы непосредственно на поверхность облицовки запрещается.

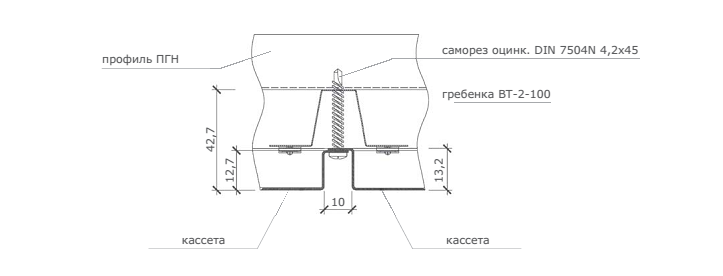

Монтаж облицовочных кассет производится после окончательной выверки и закрепления вертикального несущего профиля в расчётном положении. Каждая кассета крепится и удерживается в нужном положении за счёт язычков(крючков), имеющихся на вертикальном несущем профиле, и фиксирующих элементов, также предусмотренных на вертикальном несущем профиле. Дополнительная фиксация обеспечивается саморезами.

Подробнее о гарантии Посмотреть на сайте
Заказать образец
Заказ по телефону

+7 (495) 223-07-45

  • Тех. характеристики
  • Состав системы
  • Монтаж
  • Материалы
Тех. характеристики
  • Тех. характеристики
  • Состав системы
  • Материалы

Система допускает установку панелей произвольных размеров, делает возможным комбинирование панелей различных габаритов(по длине, ширине и глубине) и панелей под светильники с установленным оборудованием без необходимости применения иных конструкций.

Артикул Размер Материал Толщина металла
Панель H-100/200 600х600 Zn 0,5
Панель H-100/200 600х600 Zn 0,5
Панель H-100/200 600х600 Zn 0,5
Панель H-100/200 600х600 Zn 0,5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5
Артикул Панель H-100/200
Размер 600х600
Материал Zn
Толщина металла 0.5

Потолочная система имеет несколько специализированных подвидов, применяемых в зависимости от специфики функциональной или эстетической задачи(коридорный потолок, потолки-фрагменты, противоударный потолок.

  • Профиль вертикальный несущий40х40 – оцинкованная сталь
  • Профили горизонтальные несущие:
  • Стартовый профиль – 30х62 – оцинкованная сталь
  • Крепежный профиль – 92,1х30 – оцинкованная сталь
  • Кронштейн – оцинкованная сталь
