Лицевая часть - алюминиевый лист АМг2Н2 (полунагартованный) с порошковой полимерной окраской, толщиной 1,2 мм
.
Тыльная поверхность – алюминиевый лист АМг2Н2 (полунагартованный) с полимерной грунтовкой, толщиной 1,0 мм, с нанесением защитного покрытия для герметизации швов и соединений, для антикоррозийной защиты наружной поверхности и гидроизоляции элементов конструкции.

Заполнение – гофрированный алюминиевый лист t=0.4 мм, b=8 мм.

Соединение элементов панели произведены при помощи лазерной сварки с тыльной стороны через технологические отверстия в тыльном листе.

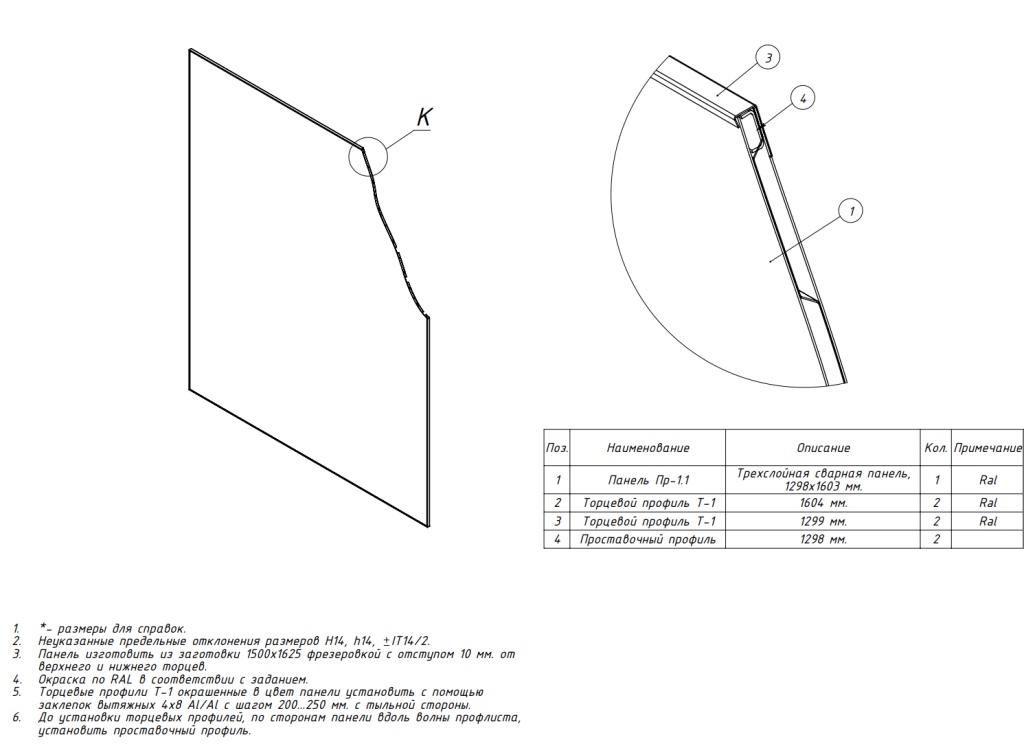

По периметру панели при помощи вытяжных заклепок (крепление по тыльной стороне) установлен торцевой профиль.

Высокие прочностные и массогабаритные характеристики изделия достигаются за счет дефференцирования толщины суммарного несущего слоя элемента. Данные панели имеют класс пожарной опасности КМ0 (группа горючести НГ).

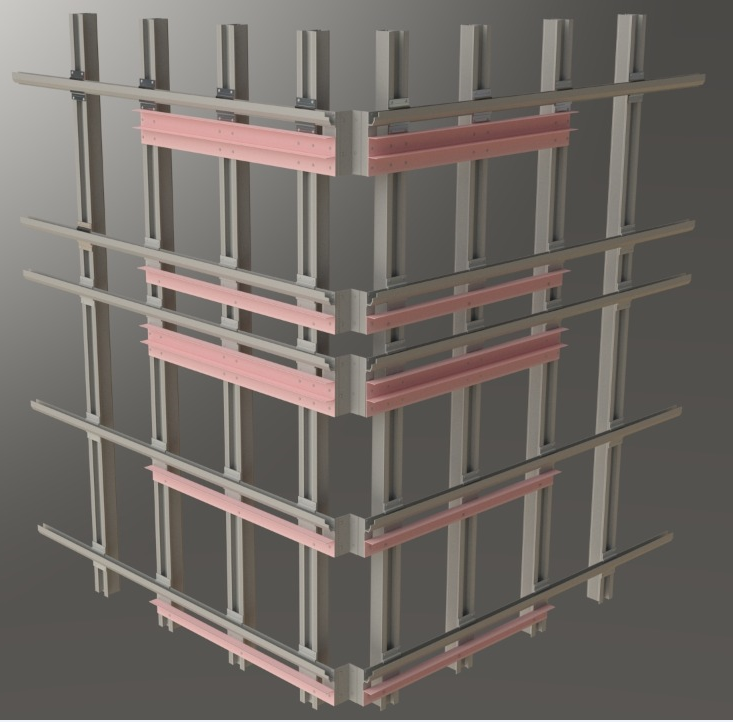

Навесная фасадная система представляет собой несущий каркас вертикальных профилей замкнутого сплошного коробчатого сечения высокой жесткости, несущие кронштейны П-образного сечения, крепежные планки и зацепы. Для обеспечения минимальной массы фасада в качестве основного материала применяется алюминиевый сплав.

Предлагаемые конструкции имеют подтверждение натурным испытанием класса пожарной опасности «К0» (в том числе для зданий функциональной пожарной опасности Ф1.1, Ф4.1) по ГОСТ 31251-2008.


Для минимизации мостиков холода и повреждений ограждающих конструкций здания предусматривается крепление навесного фасада исключительно в междуэтажные перекрытия (не более 1 кронштейна на этаж по вертикали). Для правильной организации термодеформационных швов с учетом сложной композиции фасада конструкции имеют возможность разрыва между смежными вертикальными направляющими в любой точке профиля по высоте, таким образом обеспечивая надежную работу этого соединения на все виды расчетных значений внешних нагрузок.
Проектную величину воздушного зазора составляет 60 мм. Предлагаемые конструкции, в отдельных случаях, при значительных отклонениях участков стен от вертикали, допускают локальное увеличение воздушного зазора до 450 мм.

В соответствии с ГОСТ 27751-2014 в качестве мероприятий препятствующих прогрессирующему (лавинообразному) обрушению на зданиях и сооружениях класса КС-2 с массовым нахождением людей на всех элементах фасадной системы предусмотрен парный (дублирующий) крепеж.

Стоимость квадратного метра решения: ПО ЗАПРОСУ
